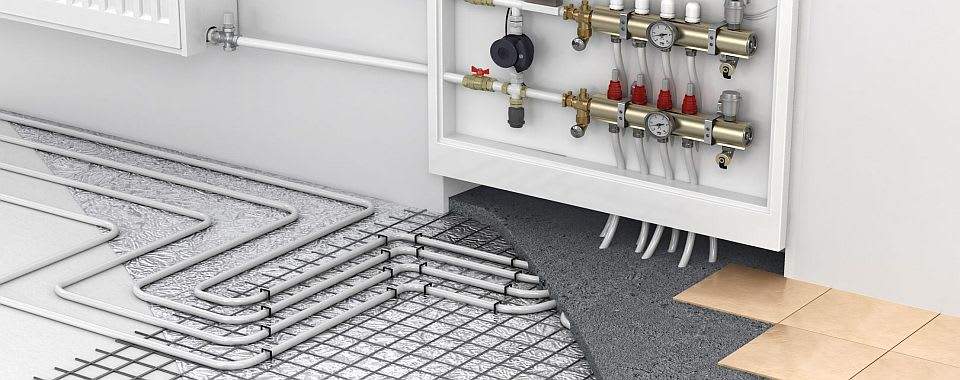

1. Waarom “Vloerverwarming”?

Beschikbaarheid.

Het vloerverwarmingssysteem heeft een vrij hoog aanpassingsvermogen aan bestaande autonome verwarmingssystemen. Op basis van het radiatorverwarmingssysteem in uw huis, is het mogelijk om een “warme vloer” te organiseren, zowel in het hele gebouw als in aparte kamers, bijvoorbeeld in de badkamer of kinderkamer.

Comfort.

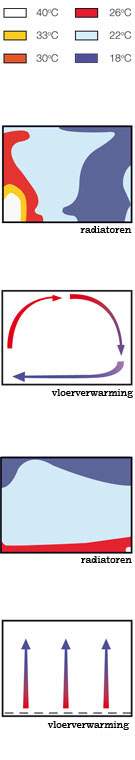

Bij gebruik van vloerverwarming krijgt u de meest juiste warmteverdeling in de kamer. De warmte verspreidt zich van onder naar boven en het spreekwoord “Houd je hoofd in de kou en je voeten warm” neemt praktische uitvoering aan.

Hygiëne.

Bij gebruik van verwarmingsapparaten (radiatoren, convectoren, enz.) Zult u onvermijdelijk convectiebewegingen van de luchtmassa in het gebouw tegenkomen. Dit effect is te wijten aan de zwevende stof in de kamerlucht. In het geval van vloerverwarming warmt de kamer gelijkmatig op en circuleert het stof niet met de luchtmassa. Dit geldt vooral als het gaat om kinderen of mensen met allergieën of astma.

Economie.

Bij gebruik van het vloerverwarmingssysteem wordt de warmte door de ruimte verdeeld, zodat de ruimte onder het plafond onverwarmd blijft en bovendien houdt de vloer op een warmte-absorberend oppervlak te zijn. Als gevolg hiervan is het niveau van energiebesparing 10-15% in standaardkamers en in kamers met hoge plafonds bereikt het 50%.

Duurzaamheid.

De levensduur van een water-vloerverwarmingssysteem wordt bepaald door de bedrijfsmodus en het type gebruikte materialen. Gezien het feit dat vloerverwarming op lage temperatuur werkt en werkt bij een koelmiddeldruk van 2 atmosfeer, werken alle elementen van het systeem in een zachte modus, in tegenstelling tot radiatorverwarmingssystemen, waar hoge temperaturen leiden tot verhoogde lineaire expansie van materialen en, als gevolg, snellere slijtage systeem componenten. Een vloerverwarmingssysteem gemaakt met behulp van polymeerbuizen op basis van cross-linked polyethyleen (PEX) en geïnstalleerd in overeenstemming met alle normen en vereisten, gaat niet minder dan de periode tussen grote reparaties van het gebouw mee, d.w.z. niet minder dan 40-50 jaar. In het geval van koperen leidingen kan een dergelijk systeem tot 200 jaar ononderbroken werken. Ter vergelijking: de levensduur van een elektrische vloerverwarming is 15-20 jaar, systemen op basis van stalen of aluminium radiatoren – 20-25 jaar.

Zelfregulering.

Een van de belangrijkste kenmerken van een met water verwarmde vloer is het effect van het handhaven van de geselecteerde temperatuur in de kamer zonder dat er aanvullende regelgeving nodig is. De essentie van dit fysieke fenomeen is dat het oppervlak dat warmte afgeeft meer warmte afgeeft naarmate de luchttemperatuur in de kamer lager is en tegelijkertijd de omgeving niet meer kan verwarmen dan het doet. Afhankelijk van de instelling van de “warme vloer” wordt de kamertemperatuur dienovereenkomstig gehandhaafd. Dit effect sluit temperatuurschommelingen niet uit, maar telkens wanneer het van buitenaf wordt blootgesteld (de kamer luchten, de straattemperatuur wijzigen, enz.), Zal de temperatuur in de kamer neigen naar de oorspronkelijk ingestelde temperatuur.

Verlichten.

Hoe vreemd het ook mag lijken, het ontwerpproces is het moeilijkst bij het bouwen van een met water verwarmde vloer. Met de directe installatie van componenten, de lay-out van de buis en de voorbereiding van de dekvloer, is hooggekwalificeerd personeel niet vereist. Desgewenst kan het gehele installatieproces op zichzelf worden uitgevoerd. De volgende instructies helpen u de fijne kneepjes van het voorbereiden, ontwerpen, installeren en bedienen van vloerverwarmingssystemen te begrijpen.

2. Toepassing beperkingen

       Vloerverwarming wordt gebruikt in autonome verwarmingssystemen van particuliere gebouwen, evenals gebouwen met meerdere appartementen, als dit systeem oorspronkelijk in het project was vastgelegd. Volgens de wet is het verboden om vloerverwarming te organiseren in appartementen met de directe selectie van koelvloeistof uit centrale verwarmingsnetwerken of warmwatervoorziening.
Dit komt door het feit dat het temperatuurregime en de druk in de centrale verwarmingsnetwerken zijn ontworpen voor radiatorverwarming en bij gebruik in waterverwarmde vloersystemen een gevaar vormen voor bewoners, structuren en voorzieningen van het gebouw.
De installatie van een waterverwarmde vloer in stedelijke gebouwen met meerdere appartementen vanuit gecentraliseerde verwarmingsnetwerken moet worden georganiseerd met behulp van een warmtewisselaar en moet worden overeengekomen met de operationele organisatie. Voordat u beslist of u een warme vloer wilt hebben, moet u ook het type vloer bepalen. De meest acceptabele oplossingen zijn tegels en laminaat.
U kunt linoleum gebruiken, maar in dit geval is het noodzakelijk om op de kwaliteit ervan te letten, omdat in varianten van lage kwaliteit er vaak componenten van lage kwaliteit zijn die een onaangename geur produceren bij verhitting. Een aantal traditionele oplossingen zoals parket of tapijt zijn niet geschikt om bovenop vloerverwarmingssystemen te leggen vanwege het hoge warmte-isolerende vermogen, wat leidt tot onvoldoende warmteoverdracht en, als gevolg, maakt het “warme vloer” -systeem niet effectief.

3. Onderdeel Selectie

  De directe technische oplossing voor de organisatie van een met water verwarmde vloer bestaat uit twee hoofdonderdelen:

       Distributie-eenheid – bestaat uit een collectorgroep, een pomp om de circulatie van de koelvloeistof te verzekeren en een mengeenheid die zorgt voor het noodzakelijke temperatuurregime van de koelvloeistof bij aansluiting op een radiatorsysteem. De installatie van systemen met een klein oppervlak is mogelijk met behulp van handmixers en bij het organiseren van vloerverwarming als de belangrijkste of enige warmtebron, is het raadzaam om kant-en-klare pomp- en mengeenheden te gebruiken.

            !  Handig advies:      Het is raadzaam om verzamelaars in het project te leggen met de mogelijkheid om elk circuit volledig uit te schakelen. Dit verhoogt de betrouwbaarheid van het systeem en vergemakkelijkt de werking.

   Vloerverwarmingscircuit – bestaat uit buizen waardoor koelvloeistof wordt gepompt en thermische energie wordt overgedragen op het vloermateriaal en de vloerbedekking.

      De beste keuze voor de combinatie van eigenschappen als prijs, technische kenmerken en levensduur zijn polymeerbuizen op basis van cross-linked PEX-polyethyleen of hittebestendig PERT – hun levensduur valt samen met de periode tussen geplande grote reparaties van het gebouw en is 40-50 jaar. Tegelijkertijd zijn ze lichtgewicht, zeer flexibel en duurzaam, hebben ze een enkele lineaire thermische uitzettingscoëfficiënt over de hele wanddikte en laten ze je “het recht om fouten te maken” – in tegenstelling tot metalen of metaal-plastic buizen, kun je het veroorloven om het circuit verkeerd te leggen, demontage zal de kenmerken niet veranderen pipe. De kosten van een buis gemaakt van vernet polyethyleen liggen dicht bij de kosten van kunststofbuizen van gemiddelde kwaliteit. Op hun beurt zijn metaal-kunststof buizen en fittingen voor hun bedrading heel gebruikelijk, en de levensduur van een koperen buis in verwarmingssystemen kan 200 jaar bereiken, wat een 4-voudig prijsvoordeel ten opzichte van polymeeranalogons rechtvaardigt.

       Het is ook noodzakelijk om aandacht te besteden aan de materialen die zullen worden gebruikt voor thermische isolatie van de vloer en betonnen dekvloer. Voor isolatie wordt aanbevolen polystyreenplaten en schuimpolyethyleen te gebruiken. Om barsten van de dekvloer te voorkomen, is het noodzakelijk om weekmakende additieven te gebruiken en de dekvloer te versterken met ijzeren versterking. Het is ook raadzaam om polypropyleenvezel toe te voegen bij de bereiding van de oplossing voor extra bescherming tijdens krimp.

         !  Handig advies.    Houd er bij het ontwerpen van een systeem rekening mee dat er geen tussenverbindingen in het circuit mogen zijn. Bij het kiezen van materialen is het noodzakelijk om slechts twee verbindingen in elk circuit te verschaffen, namelijk wanneer verbonden met het collector-distributieknooppunt op de aanvoer- en retourpunten van het koelmiddel.

4. Een verwarmingssysteem ontwerpen

      In eerste instantie moet u beslissen hoe de verwarming van uw huis zal plaatsvinden. In het geval van vloerverwarming zijn twee opties mogelijk: een vloerverwarmingssysteem en een gecombineerd systeem, dat op zijn beurt vloerverwarming als hoofd- of bijverwarming kan gebruiken.

       Het belangrijkste verschil tussen het radiatorsysteem en het vloerverwarmingssysteem

       In het geval van radiatoren worden verwarmingscircuits met hoge temperatuur gevormd, waarbij de temperatuur van het koelmiddel varieert van 60-90 ° C. In het geval van een warme vloer, lagetemperatuurcircuits met een koelmiddeltemperatuur van 30-40 ° C. Dienovereenkomstig zijn voor systemen met verschillende indelingen verschillende instellingen van de ketel vereist. Bij het selecteren van een distributie-eenheid is het noodzakelijk om vanuit het verwarmde gebied te gaan. Gemiddeld wordt voor het verwarmen van 1 vierkante meter oppervlakte het verbruik van 5 lineaire meter buis genomen. Rekening houdend met de hydraulische weerstand in de leidingen, is het optimale gebied dat door één circuit wordt verwarmd 10-15 vierkante meter. Het aantal ingangen van de collectorgroep komt overeen met het aantal circuits op de vloer.

a. Vloerverwarming

         In dit geval wordt er rekening mee gehouden dat de enige verwarmingsbron in het huis een water-vloerverwarming is. De essentie van de technische oplossing zal niet veel verschillen van conventionele radiatorverwarmingssystemen, terwijl de belangrijkste verschillen de herconfiguratie van de ketel naar werking op lage temperatuur en de warmtetransportbron zijn – leidingen in de vloerafdekking in plaats van radiatoren.

         In de ontwerpfase moet rekening worden gehouden met het feit dat elke verdieping van het gebouw een afzonderlijke verzameleenheid vereist die is verbonden met de hoofdstijgbuis. De ketelinstelling volgens de temperatuur van de koelmiddeltoevoer naar de hoofdverhoger tijdens het verwarmen alleen door middel van een waterverwarmde vloer is 40-50 ° C, afhankelijk van het warmteverlies in de kamer.

        Moderne gasketels zijn uitgerust met circulatiepompen, maar in de regel met een klein vermogen, waarmee u voldoende druk kunt organiseren in de hoofdverhoger, gevormd met relatief korte intervallen uit pijpen met grote diameters. Om water uit de hoofdverhoger te nemen en de hydraulische weerstand van de “warme vloer” circuits te overwinnen, is het raadzaam om een ​​extra circulatiepomp met verhoogde productiviteit te gebruiken. Hiermee kunt u het temperatuurverschil bij de aanvoer- en retourleidingen verminderen, waardoor de efficiëntie van het systeem wordt verhoogd, omdat de temperatuur in verschillende delen van de verwarmde ruimte neigt naar een gemiddelde waarde, wat op zijn beurt de vorming van “eilanden van koude” elimineert.

        !  Handig advies     De optimale temperatuur van het vloeroppervlak bij het verwarmen van woongebouwen met vloerverwarming is respectievelijk 24-26 ° C, de temperatuur van de koelvloeistof in het vloerverwarmingscircuit bij de inlaat van het circuit moet 30-40 ° C zijn, afhankelijk van het type vloerbedekking.

b. Gecombineerd verwarmingssysteem.

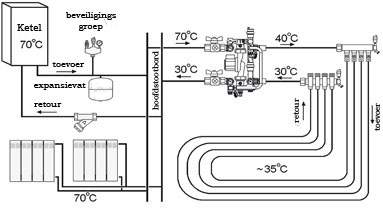

           Een systeem waarvan het ontwerp zowel hoge als lage temperatuur verwarmingscircuits omvat. Meestal gebeurt dit in gevallen waarin een “warme vloer” wordt geïntroduceerd in een reeds voltooid project met radiatorverwarming of waterverwarming door middel van een indirecte ketel, of wanneer structurele ontwerpkenmerken dit vereisen. In een dergelijke situatie is het noodzakelijk om een ​​consistente verbinding van verwarmingssystemen met hoge en lage temperatuur te garanderen door een mengeenheid te installeren. Het doel van dit apparaat, het in een bepaalde verhouding mengen van het koelmiddel uit het hogetemperatuurgedeelte van het systeem (70 ° C) met het gekoelde koelmiddel (30 ° C) van de retourcollector van het vloerverwarmingssysteem, is het vereiste verwarmingsniveau (40 ° C) in de toevoercollector van het vloerverwarmingssysteem voor te bereiden.

       Bij het ontwerpen van een gecombineerd systeem waarin vloerverwarming de rol van de belangrijkste warmtebron speelt, is het raadzaam om kant-en-klare gebalanceerde pompmengunits te gebruiken. In dit geval is een apparaat geïnstalleerd, uitgerust met alle benodigde fittingen, volledig compatibel met kant-en-klare spruitstukgroepen en standaard circulatiepompen. In het geval dat de vloerverwarming extra is en het totale oppervlak verwarmd door de “waterverwarmde vloer” niet groter is dan 60 m2, is het mogelijk om een ​​handmatige mengeenheid te gebruiken. Om dit te doen, hebt u een drieweg-mengklep nodig.

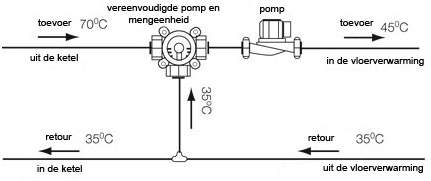

      Het werkingsprincipe van dit apparaat is identiek aan een conventionele sanitaire kraan en stelt u in staat om de temperatuur van de koelvloeistof die in het vloerverwarmingssysteem komt aan te passen. Voor dit proces wordt de verwarmde koelvloeistof gebruikt, afkomstig van de ketel of het radiatorverwarmingscircuit en gekoeld van het retourverdeelstuk van het “warme vloer” -systeem. Maar met ernstige temperatuurverschillen in de hoofdverhoger, bijvoorbeeld met een tijdelijke toename van het verbruik van warm water uit de ketel, kan het nodig zijn om de instellingen van de driewegmixer te wijzigen, wat enig ongemak veroorzaakt.

      Indien nodig kan een dergelijke mengeenheid echter worden overgeschakeld naar automatische regeling door een thermostaat op de toevoerleidingcollector in de vloerverwarmingscircuits en een elektrische servo op een driewegmixer te installeren.

        ! Handig advies.   In de beginfase van het ontwerp moet de locatie van de distributie-eenheid in de kamer zorgvuldig worden overwogen. Indien mogelijk moet deze zo dicht mogelijk bij het midden van het gebouw worden geplaatst, zodat de lengte van de aangelegde leidingen tussen de collectoren en afzonderlijke verwarmingszones minimaal is. Dit helpt het systeem in balans te brengen en de temperatuurregeling in afzonderlijke ruimtes te verbeteren.

5. Pipe Layout Project

      Nadat het technische ontwerp van de verwarming is voorbereid, is het noodzakelijk om indelingsschema’s te vormen voor de pijp in de kamers. Om dit te doen, moet u beslissen over het stappen- en lay-outschema.

     Om de stap van de lay-out te bepalen, moet rekening worden gehouden met de zones met actief warmteverlies, namelijk: buitenmuren, ramen en deuren. Het is raadzaam om de toonhoogte in de onmiddellijke nabijheid van deze zones te verkleinen. Om de meest comfortabele verwarming te krijgen, is het de moeite waard om de vloerverwarming zodanig te ontwerpen dat de contourleiding die uit de toevoerkop met verwarmd water komt, in de eerste plaats langs de zones met actief warmteverlies loopt.

    Voor het verwarmen van het centrale deel van de kamer wordt een 20-30 centimeter-stap van de pijp gebruikt en in zones met actief warmteverlies 10-15 centimeter. Dit wordt gedaan om de warmteoverdracht van het vloeroppervlak te verhogen zonder de temperatuur te veranderen en om dubbele warmtebronnen te elimineren. Zorg er echter voor dat u in alle kamers dezelfde stapmultipliciteit legt, bijvoorbeeld voor centrale zones van 25 cm en voor zones met actief warmteverlies van 10 cm, in dit geval is de berekening van de afhankelijkheid van warmteoverdracht van de temperatuur van de warmtedrager voor het gehele oppervlak van de vloer van de structuur hetzelfde.

    Voor het direct leggen van pijpen zijn er 2 hoofdschema’s: “slang” en “spiraal”. Afhankelijk van de locatie verandert de prioriteit van het gebruik van een bepaald schema. Om de stap te bepalen, moet u beslissen welke stroom nodig is om een ​​bepaalde kamer te verwarmen. In het geval dat het nodig is om de verwarming van een kleine kamer te organiseren, is het raadzaam om de pijp met een “slang” te leggen. Deze installatieoptie is in principe de eenvoudigste en meest universele, maar heeft verschillende nadelen. Ten eerste zal het verschil in temperatuur van het vloeroppervlak in verschillende hoeken van de kamer het meest merkbaar zijn, en ten tweede, indien nodig, de pijp met een kleine steek (<15 cm) leggen, is er een kans om het probleem van buigen tegen te komen – de pijp is mogelijk niet bestand tegen overbelasting en breken.

    In dit geval moet het gebruik van brede vouwlussen worden overwogen. Als het nodig is om middelgrote woonkamers (12-16 m2) te verwarmen, is het beter om de “spiraalvormige” legmethode te gebruiken.

     In dit geval zal de temperatuur aan verschillende uiteinden van de kamer neigen naar een gemiddelde waarde, omdat er zich nabij de buis met een gekoeld koelmiddel altijd een buis bevindt aan de toevoerzijde met een verwarmd koelmiddel. Bovendien zijn alle buighoeken op 900 gericht, wat de installatie van een stijve buis aanzienlijk vergemakkelijkt, vooral indien nodig, het leggen in kleine stappen (<15 cm) rond de omtrek van buitenmuren en onder ramen. Het nadeel van deze installatie is de beperking van de minimale oppervlakte van de kamer – in een kamer van minder dan 10 m2 is het beter om een ​​”slang” te gebruiken. In het geval dat het nodig is om een​​grote kamer (> 18-20 m2) te verwarmen en het nodig wordt om twee of meer circuits te leggen, is het nog steeds raadzaam om verschillende “spiralen” te gebruiken.

6. Montage – voorbereiding van het oppervlak.

     De installatie begint met de uitlijning van de dekvloer. Als het hoogteverschil in één circuit de helft van de pijpdoorsnede (~ 6 mm) overschrijdt, neemt de kans op luchtcongestie in de pijpen sterk toe, wat op zijn beurt de normale beweging van het koelmiddel verstoort en de efficiëntie van het systeem vermindert.

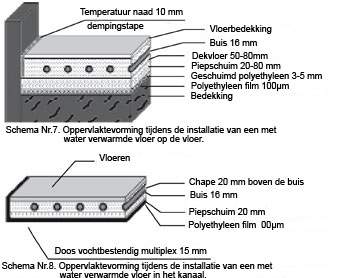

    Vervolgens is het noodzakelijk om de plafonds te voorzien van hydro-, stoom- en thermische isolatie. Dit kan met een combinatie van speciale waterdichtingsmastiek, kunststoffolie, isolatie op basis van geschuimd polyethyleen en polystyreenschuim.

   Om te beginnen, met behulp van mastiek of plastic film, is het noodzakelijk om damp en waterdichting te bieden. Geschuimd polyethyleen heeft hoge isolerende eigenschappen met een relatief kleine laagdikte (3-5 mm). Leg de betonnen dekvloer echter niet er direct op. Het is heel zacht en gemakkelijk te duwen, dus er bestaat een risico op barsten tijdens krimp. Installeer in kleine stappen (<15 cm) rond de omtrek van de buitenmuren en onder de ramen. Het nadeel van deze installatie is de beperking van de minimale oppervlakte van de kamer – in een kamer van minder dan 10 m2 is het beter om een ​​”slang” te gebruiken.

     In het geval dat het nodig is om een ​​grote kamer (> 18-20 m2) te verwarmen en er twee of meer circuits moeten worden gelegd, is het nog steeds raadzaam om verschillende “spiralen” te gebruiken, maar deze te gebruiken als extra isolatie. Om de nodige stijfheid en juiste krimp van de dekvloer te garanderen, evenals het minimale warmteverlies door het vlak van de vloervloeren, wordt aanbevolen om geëxpandeerd polystyreen met een dikte van ten minste 20 mm te gebruiken. Bij het installeren van thermische isolatie op platen die op de grond of over onverwarmde ruimtes worden gelegd, is het noodzakelijk om de dikte van de isolatielaag op 80 mm te brengen.

       Als u van plan bent om een ​​waterverwarmde vloer in een houten of andere structuur zonder gewapende betonnen vloeren te plaatsen, moet de dekvloer worden gedaan in een voorbereide doos van waterdicht multiplex, waardoor de mortel niet over de structuur en onder de vloeren kan worden verspreid. In dit geval moet rekening worden gehouden met het draagvermogen van de balken op basis van de massa van de dekvloer gevormd voor het apparaat van de waterverwarmde vloer. Om het gewicht van de structuur te minimaliseren, is het raadzaam om de dikte van de dekvloer tot een minimum te beperken, maar niet minder dan 20 mm boven de buis.
De buissteek moet uniform zijn en niet meer dan 15 cm bedragen voor de meest uniforme verwarming. De berekende temperatuur van het koelmiddel mag 40 ° C niet overschrijden Tegelijkertijd kunnen lichtgewicht deeltjes (schaafsel, geëxpandeerde klei) in de dekvloer worden geïntroduceerd, maar de dosering van dergelijke additieven moet zorgvuldig worden berekend om de warmteoverdrachtseigenschappen van het gevormde oppervlak niet te verminderen.
Voor extra bescherming van de structuur tegen de stroming van mortel, wordt aanbevolen om de doos van binnen en van buiten af ​​te dekken met plasticfolie.



7. Montage Indeling van de verwarmingcircuitleiding.

      Nadat u de stap en lay-out van de pijplay-out in elke kamer hebt bepaald en het oppervlak voor het leggen van de pijpen hebt voorbereid, wordt het aanbevolen om de schets van het schema over te dragen naar de bovenste laag thermische isolatie, waarop de directe lay-out van de pijp is gepland.
Dit kan worden gedaan met een conventionele marker, als het oppervlak dat toelaat. In de toekomst zal een dergelijke tekening het installatieproces aanzienlijk vergemakkelijken en versnellen en ook eventuele fouten in de ontwerpfase identificeren.

    Er zijn verschillende manieren om de buis in de gewenste positie over het oppervlak van de isolatie te bevestigen. De meest voorkomende manier is de lay-out met een wapeningsnet. Een versterkend gaas met een trede van 5-15 cm wordt aangelegd op het oppervlak van de isolatie, de buis wordt elke 50-80 cm en op de buigpunten bevestigd door middel van plastic klemmen of een dunne draad. In dit geval krijgt u onmiddellijk een dubbel effect: u bevestigt de buis en bereidt een versterkende laag voor de dekvloer, die de weerstand tegen krimp en werking positief zal beïnvloeden. In deze uitvoeringsvorm wordt aanbevolen dat na de definitieve lay-out van de pijp, voordat de mortel wordt gevuld, het gaas met de pijp 5-10 mm boven het oppervlak wordt “opgetild” met behulp van houten of kunststof elementen.

    De tweede, niet minder gebruikelijke optie voor het bevestigen van een buis voor een contour van een waterverwarmde vloer zijn speciale polystyreenplaten. Een kenmerk van dergelijke platen zijn speciale regelmatige verhogingen op het bovenoppervlak, verspringend (“nokken”). Rond de “bazen” en de lay-out van de pijp.

    In deze uitvoeringsvorm wordt, naast het pijpbevestigingselement, een warmte-isolerende laag van 20 mm aangebracht, maar in de toekomst zal versterking van de dekvloer in een of andere vorm vereist zijn.

    Naast de traditionele kant-en-klare lay-outmethoden, kunt u de montagebasis ook voorbereiden om zelf op te stijgen. Om dit te doen, hebt u lange planken nodig met een dikte van 15-25 mm en een breedte van 50-80 mm. Met behulp van een decoupeerzaag kunt u een frame vormen voor het leggen van de pijp met elke stap en type lay-out. Om dit te doen, moet u de groeven op de buitendiameter van de buis met het vereiste interval snijden, en vervolgens de planken bevestigen zodat de contouren van de toekomstige lay-out van de lay-out worden gevormd, terwijl de isolatie moet worden gelegd zodat de onderkant van de groeven gelijk ligt met het bovenste vlak van de isolatielaag . Vervolgens wordt een pijp in de uitsparingen gelegd om het eerder ontworpen schema en de lay-outstap te herhalen.



! Handig advies.    “Zeven keer meten – één keer knippen.” Dit is precies wat u moet doen wanneer u de leidingen legt. Voordat de lay-out wordt gestart, wordt het begin van het circuit verbonden met het voedingsverdeelstuk en pas nadat de installatie is voltooid, wordt de buis gesneden en aangesloten op het retourverdeelstuk.

   Nadat het frame eindelijk klaar is, wordt het aanbevolen om verticale vlakken te leggen met een demptape om compressiefracturen van de structuur tijdens de thermische uitzetting van de dekvloer te voorkomen.

    Om een ​​pijp van een contour met een “slang” te ontleden, is het noodzakelijk om een ​​rechthoekig frame te vormen.

    Afhankelijk van de grootte van de kamer, zijn 2-3 lege stukken nodig over de lengte die overeenkomt met de lengte van de kamer, evenals 2-3 planken voor het bevestigen van het frame in de breedte. In het geval van de lay-out van de pijp “spiraal” moet u het bord diagonaal of twee driehoeken bevestigen. Tegelijkertijd is het vrij moeilijk om de plaatsen van de inkepingen “op papier” te berekenen. Het is raadzaam om eerst het frame te monteren en de isolatie te ontbinden, de schets van het ontwerp op het oppervlak over te brengen en de te snijden plaatsen te schetsen.
Verwijder daarna voorzichtig het frame, knip de uitsparingen uit en plaats het frame terug op zijn plaats. In dit geval kunt u garanderen dat het beeld en het kader volledig samenvallen. Bovendien zal het bij het leggen van de buis met een “spiraal” niet mogelijk zijn om de juiste geometrie van het circuit te bereiken. Het is vermeldenswaard dat deze lay-outoptie de goedkoopste is voor het aanschaffen van materialen, maar vanuit het oogpunt van extra werk is dit natuurlijk langer en gecompliceerder.

8. Systeemtests.

      Nadat alle leidingen van de vloerverwarmingscircuits zijn aangelegd en zijn aangesloten op de distributieknopen, moet het systeem op lekken worden gecontroleerd. Allereerst moet u geïnteresseerd zijn in de dichtheid van de verbindingen en pijpsecties, die in de dekvloer zullen zijn. Bovendien moet u ervoor zorgen dat alle verbindingen correct worden gemaakt en bestand zijn tegen de geplande druk.

      Al deze stappen moeten worden voltooid voordat de dekvloer wordt gevuld. Eerst moet u het systeem vullen met water of een speciale oplossing – antivries. Het wordt aanbevolen om de contouren één voor één in te vullen. Laat hiervoor één circuit open en begin met het doseren van water. Zodra het circuit volledig vol is en de lucht is verwijderd, draait u de kranen dicht en opent u het volgende circuit. Op dezelfde manier moet u alle circuits invullen die op dit distributieknooppunt zijn aangesloten. Wanneer het hele systeem op de vloer helemaal vol is, opent u alle circuits en verhoogt u de druk tot 4-5 bar, wat overeenkomt met 1,5 keer de maximale werkdruk.
De druk zal geleidelijk dalen, maar afhankelijk van de dichtheid van het systeem, zal het na enige tijd stabiliseren, wat de functionaliteit van het systeem zal betekenen. Om de verbindingen extra te controleren op lekken, is het noodzakelijk om de druk opnieuw op 4-5 bar te brengen en 2 uur te laten staan, vervolgens de druk te laten en 2 uur te laten. Het wordt aanbevolen om de cyclus 3-4 keer te herhalen.

      Nadat de test is voltooid, is het raadzaam om de werkdruk in te stellen op 1,5-3 bar en het systeem een ​​dag te laten staan ​​- de druk mag niet meer dalen. Controleer alle verbindingen en circuits in geval van drukval. In de regel is het, rekening houdend met een bepaalde mate van stof in het gerepareerde gebouw, niet moeilijk om nieuwe strepen te detecteren. Als er antivries in het systeem wordt gegoten, zal een specifieke geur u ook op de hoogte stellen van het lek. Aan het einde van het vullen en testen van de vloerverwarmingscircuits is het mogelijk om de toevoercircuits en de ketel te vullen en te testen.           Open het spruitstuk van de distributieknopen en vul de hoofdstijgleiding, de toevoerleidingen en de ketel. Voer hydraulische tests uit in overeenstemming met de voorschriften in de bedieningsinstructies voor uw ketel. Na hydraulische testen kunt u overgaan tot thermische testen van het systeem. Blokkeer alle contouren van de “warme vloer” op de distributieknooppunten. Stel de werkdruk in, zet de circulatiepompen in de ontwerpfase en breng de temperatuur in de hoofdverhoger naar de berekende. Open het vloerverwarmingscircuit dat het verst van de ketel is verwijderd en wacht tot het volledig is opgewarmd.

       ! Handig advies.   Wees voorzichtig! Als antivries op ethyleenglycolbasis in het systeem wordt gegoten, is het in geval van een lek noodzakelijk om de ventilatie van de kamer te vergroten en het lek zo snel mogelijk te elimineren, om vergiftiging van het mengsel met dampen te voorkomen.

Nadat het temperatuurverschil tussen de toevoer- en retourcollector 5-10 ° C bereikt, opent u het volgende circuit. Voer dus het hele systeem in volgorde uit. Nadat het hele systeem is opgewarmd en de ontwerpcapaciteit heeft bereikt, verhoogt u de temperatuur in de circuits tot het maximum dat in het ontwerp is voorzien. Als de vloerverwarming de enige verwarmingsbron voor het gebouw is, controleer dan de ketelinstellingen.

Als het systeem wordt gecombineerd, stelt u de vereiste waarden in op de mengeenheden of thermostaten. De maximale temperatuur van de warmtedrager in het vloerverwarmingssysteem mag niet hoger zijn dan 55 ° C. Het systeem moet minimaal 6 uur in piekmodus werken. Registreer druk en temperatuur bij piekwarmte op verschillende punten in het systeem. In de toekomst, in geval van noodbescherming van de ketel of detectie van onjuiste werking van het systeem, kunt u deze gegevens gebruiken om storingen te diagnosticeren en te identificeren. Controleer na thermische testen het systeem opnieuw op lucht en lekken.

 9. Screed apparaat.

       Nadat u de dichtheid en bruikbaarheid van het verwarmingssysteem hebt gecontroleerd, kunt u doorgaan met de installatie van betonnen dekvloer. Controleer hiervoor de isolatie opnieuw en bereid de oplossing voor. Vergeet niet om weekmaker en vezels toe te voegen. Om de vernietiging van de dekvloer door lineaire thermische uitzetting te voorkomen, is het noodzakelijk om een ​​demptape rond de omtrek van de kamer te leggen. Door de demperband mogen alleen de toevoer- en retourleidingen passeren – het is raadzaam om ze in de golf te leggen voor extra bescherming tegen onopzettelijke schade tijdens het gebruik. Start het systeem. Stel de gemiddelde ontwerpdruk in op 1,5-2 bar. Verwarm de koelvloeistof niet. De maximale temperatuur in het circuit voor het gieten van de dekvloer mag niet hoger zijn dan 25 ° C tot de definitieve verharding van beton (17-28 dagen).
Na deze periode kan het systeem worden gelanceerd met ontwerpcapaciteit. De dikte van de dekvloer direct boven de buis moet 30-50 mm zijn. Hoe kleiner de dikte van de dekvloer, hoe sneller deze opwarmt en het “thermische zebra” -effect kan verschijnen wanneer de passage van de buis met het koelmiddel duidelijk voelbaar is. Dienovereenkomstig, hoe groter de stap tussen de pijpen, hoe evenredig grotere dikte de dekvloer moet hebben voor gelijkmatige verwarming van het vloeroppervlak. Na het gieten van de dekvloer wordt aanbevolen om het oppervlak te trillen om luchtbellen te verwijderen en beton beter aan de buis te hechten. Dit zal de efficiëntie van uw verwarmingssysteem aanzienlijk verhogen. Nadat de dekvloeren volledig zijn uitgehard, kan de vloer worden gelegd.

     ! Handig advies. Gebruik voor dekvloer cementzandmortel of M-300 zandbeton.

     ! Handig advies.  De afstand van de muur tot het dichtstbijzijnde buisdeel van het vloerverwarmingscircuit moet minimaal 15 cm zijn.

Vloerverwarmingssystemen

Er zijn verschillende soorten vloerverwarmingssystemen die jouw huis kunnen verwarmen.

Hieronder zullen we alle soorten vloerverwarmingssystemen behandelen.

Grofweg kunnen we vloerverwarming in 2 soorten delen:

• Droogbouw systemen
• Natbouw systemen

Ook handig zijn deze links hieronder, hier vind u ook prijzen en informatie.

• Vloerverwarming infrezen
• Matten (staal)
• Isolatiematten
• cv-ketel plaatsing

Vloerverwarmingssysteem – Warm water.

Een vloerverwarmingssysteem met warm water wordt aangesloten op de cv-ketel. Het warme water circuleert dan door de vloerverwarmingsbuizen. Een verdeler zorgt ervoor dat de temperatuur niet hoger dan 45° graden Celsius wordt. Een warmtepomp kan ook gebruikt worden ter vervanging van een cv-ketel, maar de temperatuur is dan wel lager (tussen de 35-45 graden Celsius). Dit alternatief is geschikt voor vloerverwarming en minder geschikt voor radiatoren. Wel kan er gebruik worden gemaakt van een zonneboiler die de cv ketel vervangt. De buizen die gebruikt worden voor de vloerverwarming zijn meestal van kunststof en hebben een diameter van 15 tot 20 millimeter. Het plaatsen van de buizen gebeurt bijna altijd in een spiraal-achtige vorm. Op deze manier wordt de warmte gelijkmatig verdeeld, maar dit vergt wel vakmanschap. De afstand tussen de buizen ligt meestal tussen de 10 en 20 centimeter. Er wordt ook gebruik gemaakt van groepen, deze groepen mogen maximaal een lengte tussen de 70 en 120 meter hebben.

Zoals gezegd, kunnen we vloerverwarming verdelen in 2 groepen, droogbouw en natbouw.

Droogbouwsystemen

            Droogbouwsystemen worden onder stabiele en vlakke gronden toegepast. Het verschil met natbouwsystemen is dat natbouwsystemen in het cement worden geplaatst. Droogbouw kan makkelijk geplaatst worden op bijvoorbeeld een noppenplaat. Door nieuwe technische ontwikkelingen kunnen deze  systemen onder bijna alle soorten vloerbedekking worden toegepast. Een voorbeeld is het gebruik van piepschuimplaten (polystyreen) met daarin een aluminium verlijmde lamel.

Een voorbeeld van een droogbouwsysteem

           Op deze manier wordt de warmte goed verdeeld. Het aanleggen van dit systeem is snel gebeurd door de voorgevormde materialen. Dit systeem is veel zuiniger dan de zogeheten natbouw die we hieronder zullen behandelen maar is wel iets duurder. De besparing kan oplopen tot wel 20%.

Natbouwsystemen

          Natbouwsystemen zijn de meest gebruikte systemen als het gaat om vloerverwarming. Bij dit type systeem worden buizen in het cement geplaatst. Dit type systeem is een stuk goedkoper dan de droogbouwsystemen, maar heeft door de minder goede warmtegeleiding veel meer tijd nodig om op te warmen. Een ander nadeel van dit systeem is dat het cement anderhalf week nodig heeft om te drogen. Het verwarmen van de vloer mag pas na 7 tot 8 weken gebeuren. Er zijn methoden om dit proces te versnellen, maar een droogbouwsysteem zal altijd sneller geplaatst worden.

Lees ook: de prijzen van droogbouw en natbouw systemen.

Vloerverwarmingssysteem– elektrisch

    Elektrische vloerverwarming (droogbouw systeem) wordt steeds populairder, vooral voor badkamers. Elektrische vloerverwarming bestaat uit 3 verschillende vormen.

• 1) Net als bij warmwater vloerverwarming worden er zo’n 5 tot 8 millimeter kabels geplaatst
• 2) Er kunnen kant en klare matten worden geplaatst met zizag-patronen
• 3) Er wordt een dunne geleidende folie onder het tapijt of laminaat gebracht.

    Om veiligheidsredenen moeten de kabels altijd een aarding hebben. Alleen de dunne geleidende folie heeft geen aarding. Dit kan een groot nadeel zijn voor straling gevoelige mensen. Om veiligheidsredenen is de spanning van dit type dan ook laag. Ook elektrische vloerverwarming kan de centrale hoofdverwarming compleet vervangen.

Vloerverwarmingssystemen ook om te koelen!

    Een vloerverwarmingssysteem is er niet alleen voor om het huis te verwarmen. Vloerverwarmingssystemen kunnen ook gebruikt worden om te koelen, bij zowel droogbouwsystemen als bij natbouwsystemen. Systemen die hiervoor worden gebruikt mogen niet te koud worden, want anders kan er condensvorming optreden. Dit kan ervoor zorgen dat de vloer spekglad wordt. Het water dat gebruikt wordt om te koelen kan worden gekoeld d.m.v. een koelmachine of d.m.v. grondwater (denk aan een warmtepomp). Het energieverbruik van dit systeem is beduidend lager dan een airco. Vloerverwarming kan dus goed gebruikt worden in de winter en in de zomer.
