Een airconditioner met split-systeem is een geweldige optie om uw huis in de zomermaanden koel en comfortabel te houden. Deze units zijn ook stiller, gemakkelijker te installeren en energiezuiniger dan centrale airconditioning. Dit type airconditioning heeft geen kanaal, dus u hoeft alleen de koelunit binnen en de compressor en condensorunit buiten te installeren, en vervolgens leidingen en een voedingskabel tussen de units te leggen. Als je geen professional wilt inhuren om een ​​split-systeem airconditioner te installeren en je hebt enige ervaring met loodgieterswerk en elektriciteitswerk, dan kun je de unit zelf installeren. Elke airconditioningunit is uniek voor zijn fabrikant, maar het algemene installatieproces is hetzelfde.

Deel 1. De binnenunit opstellen.

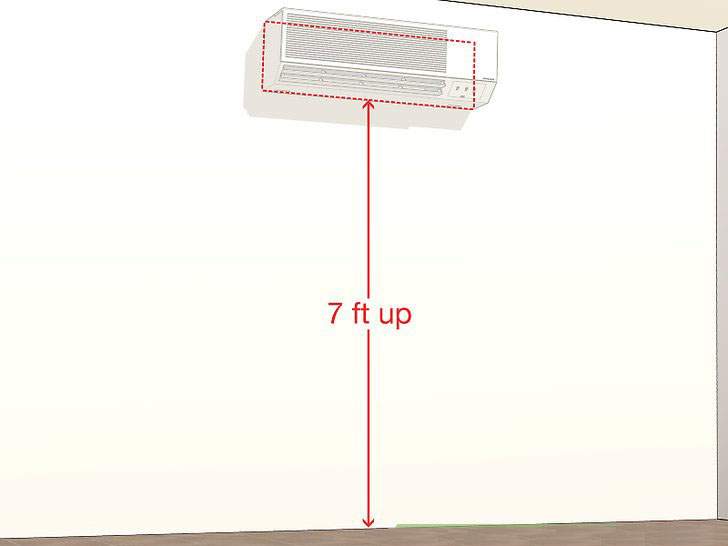

1. Kies een vrije plaats op uw binnenmuur om de binnenunit te monteren.

        U moet een gat in de muur maken om de leidingen van de binnenunit naar de buitenunit te leiden, dus zorg ervoor dat de locatie die u kiest dit toelaat. Kies een plek uit de buurt van direct zonlicht en warmtebronnen voor het beste resultaat. Monteer het apparaat 2,1 m boven de vloer en zorg ervoor dat er aan elke kant van het apparaat ten minste 15 tot 30 cm vrije ruimte is voor een goede luchtstroom.

•    Kies een locatie met noppenom ervoor te zorgen dat de muur sterk genoeg is om het gewicht van de unit te dragen.

•    Installeer het apparaat op minimaal 1,0 m afstand van antennes en stroom- of verbindingskabels die worden gebruikt voor televisie, radio, beveiligingssystemen in huis, intercoms of telefoons. De elektrische ruis van deze bronnen kan operationele problemen veroorzaken voor uw airconditioner.

•   Vermijd locaties waar gas kan lekken of waar olienevel of zwavel aanwezig is.

•    De meeste van deze units hebben afstandsbedieningen zodat je ze gemakkelijk aan of uit kunt zetten en de temperatuur kunt aanpassen, zelfs als ze hoog aan de muur zijn gemonteerd.

Tip: Kies een centrale plek voor de binnenunit waar de koele lucht gemakkelijk door je woning kan stromen, zoals in de woonkamer.

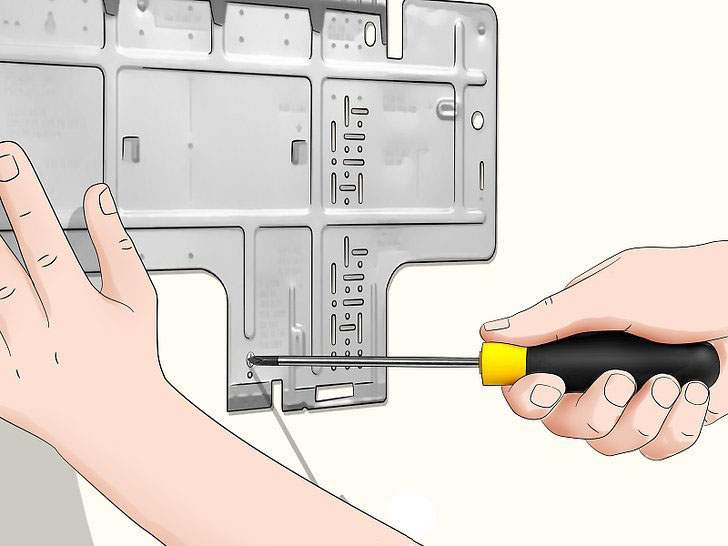

2. Bevestig de montageplaat aan de binnenwand.

     Houd de montageplaat tegen de muur waar u de binnenunit wilt installeren. Gebruik een waterpas om ervoor te zorgen dat het zowel horizontaal als verticaal waterpas is. Gebruik een potlood om de locaties van de schroefgaten te markeren, verwijder de plaat en boor vervolgens een gat in de muur waar elke schroef moet komen.

•    Plaats de plaat zodat deze overeenkomt met de gaten, steek plastic ankers in de gaten en bevestig de plaat aan de muur met zelftappende schroeven.

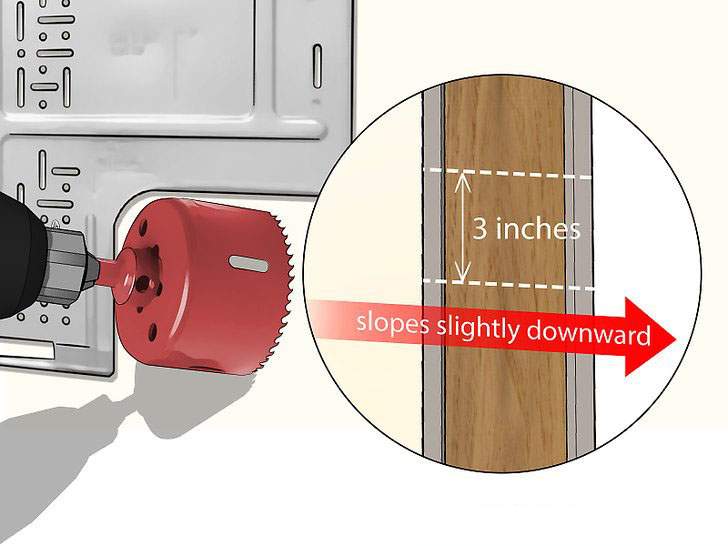

3. Boor een gat van 7,6 cm door de muur zodat je de pijpen naar buiten kunt voeren.



        Maak een markering in het midden van het gat in de montageplaat. Gebruik een sleutelgatzaag of een boormachine met een gatenzaaghulpstuk om een​​cirkelvormige opening van 7,6 cm door de muur te maken die iets naar beneden helt naar de grond om voor voldoende afvoer te zorgen.

•    Zorg ervoor dat er geen leidingen of draden achter de muur zitten voordat u het gat boort of snijdt.

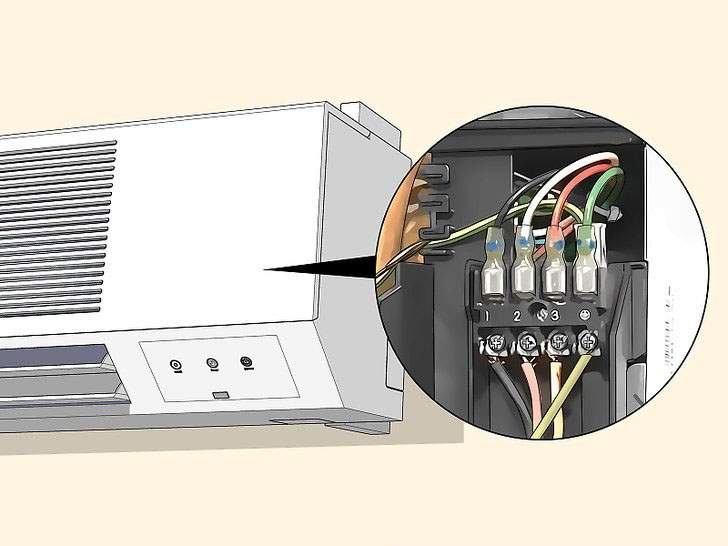

4. Controleer de elektrische aansluitingen op de binnenunit.



        Til het voorpaneel van de airconditioner op en verwijder de kap. Zorg ervoor dat de kabeldraden zijn aangesloten op de schroefklemmen en dat de bedrading overeenkomt met het schema dat bij de unit is geleverd.

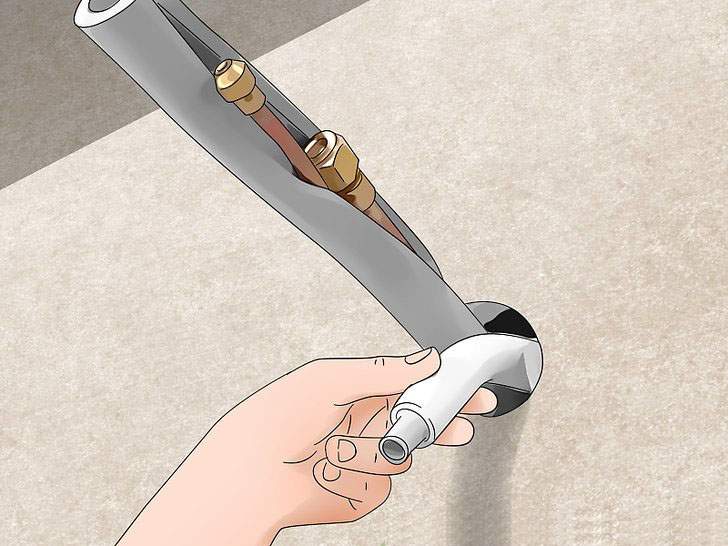

5. Leid de leidingen en kabels door het gat in de muur en sluit ze vervolgens aan op de unit.



        Zet de meegeleverde koperen leidingen, het netsnoer en de afvoerleiding aan elkaar vast met isolatietape. Plaats de afvoerbuis op de bodem om een ​​vrije doorstroming van water te garanderen. Leid de leidingen en kabels door het gat in de muur en bevestig ze vervolgens op de daarvoor bestemde plaatsen op de binnenunit, zoals aangegeven in de instructiehandleiding.

•    Elke lijn is voorgeïsoleerd, dus u hoeft zich geen zorgen te maken over het toevoegen van extra isolatie.

•    Doe uw best om het buigen van de leidingen en kabels tot een minimum te beperken om ervoor te zorgen dat het apparaat goed presteert.

•    Zorg ervoor dat de afvoerleiding het water op een geschikte plaats laat weglopen. Zie de instructiehandleiding die bij uw kit is geleverd voor meer informatie.

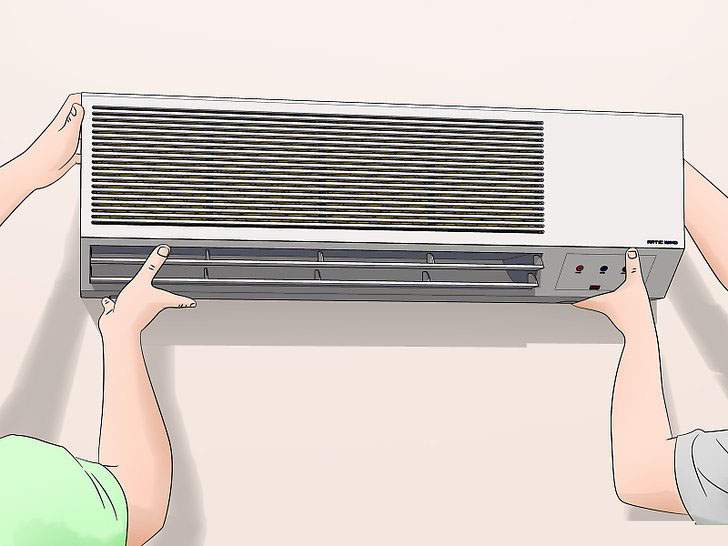

6. Bevestig de binnenunit op de montageplaat.



         Om de airconditioner aan de muur te bevestigen, lijnt u eenvoudig de vrouwelijke aansluitingen aan de achterkant van de unit uit met de mannelijke aansluitingen op de montageplaat en drukt u stevig om de unit op zijn plaats vast te zetten. Zorg ervoor dat de unit 2-3 graden achterover kantelt, zodat het water uit de afvoerleiding kan stromen.

•    Het kan helpen als een vriend het apparaat op zijn plaats houdt terwijl u de verbindingen beveiligt.

Deel 2. De buitencondensor installeren

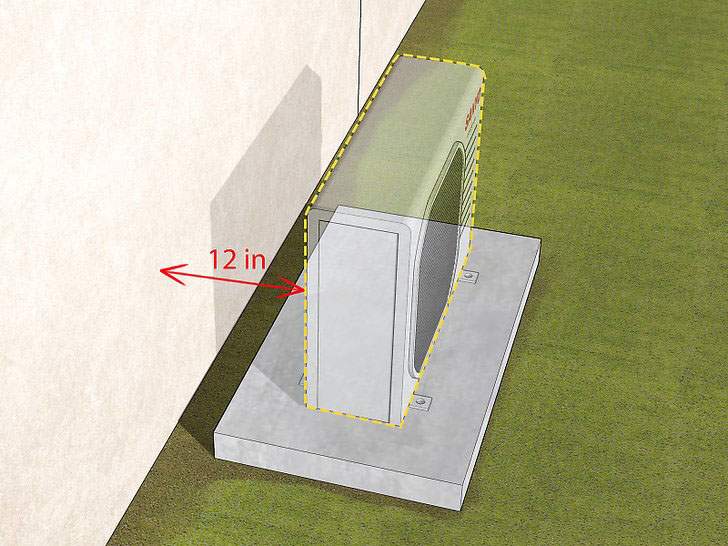

1. Plaats de buitenunit uit de buurt van drukke, stoffige of hete gebieden.

         Zoek het gat dat u door de montageplaat voor de binnenunit hebt geboord en plaats de buitenunit binnen 15 m zodat de leidingen en kabel gemakkelijk kunnen worden bevestigd. Kies een locatie met ten minste 30 cm ruimte rondom de omtrek om een ​​goede werking te garanderen. Kies indien mogelijk een schaduwrijke locatie die beschut is tegen de wind, naast stof en verkeer, om uw apparaat optimaal te laten functioneren.

•    Zorg ervoor dat er geen antenne van een radio of televisie is binnen 10 voet (3,0 m) van de buitencondensor.

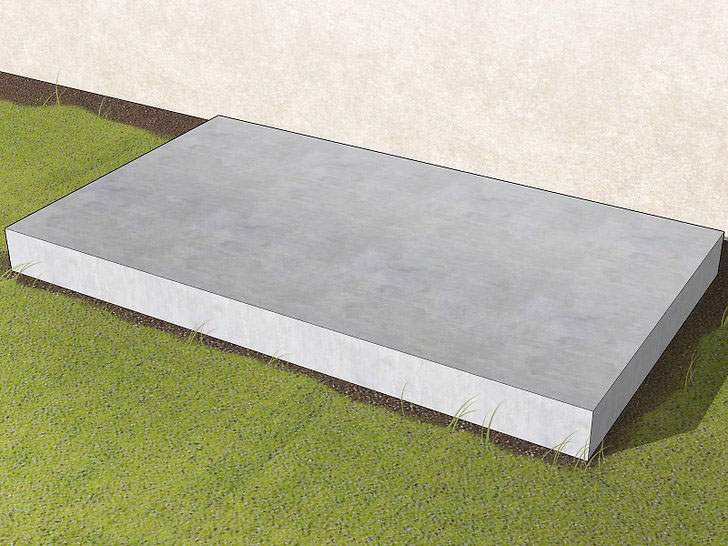

2. Leg een betonnen pad op de grond.

        Plaats de buitenunit niet direct op de grond, want hij is zwaar en kan verschuiven op vuil of stenen. Het is noodzakelijk om de condensor op een betonnen pad te installeren, die u in bouwmarkten kunt vinden. Plaats de pad waar u de unit wilt installeren en gebruik een waterpas om ervoor te zorgen dat deze vlak en gelijkmatig is.

Tip: plaats het betonnen pad zo dat het hoog genoeg is om het apparaat uit water te houden dat door regen of sneeuw op de grond kan plassen.

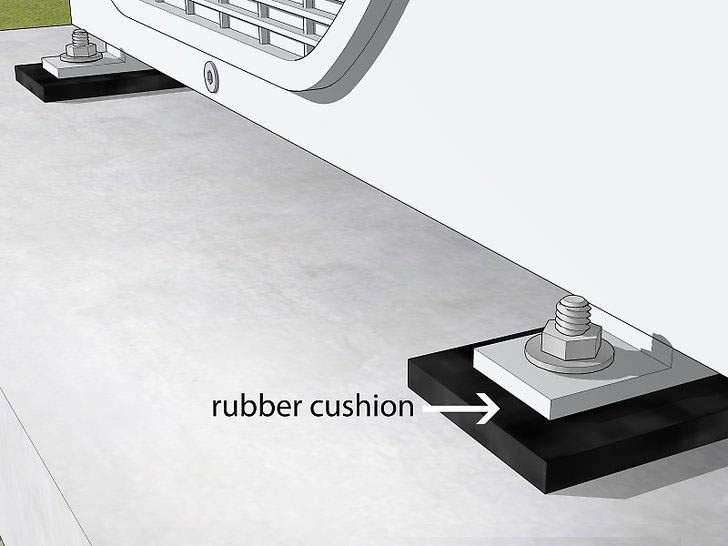

3. Zet de buitenunit vast op de betonnen plaat.

        Leg een rubberen kussen op het kussen om trillingen tot een minimum te beperken, en plaats vervolgens de condensor voor buiten op het kussen. Bevestig de unit aan het beton met ankerbouten.

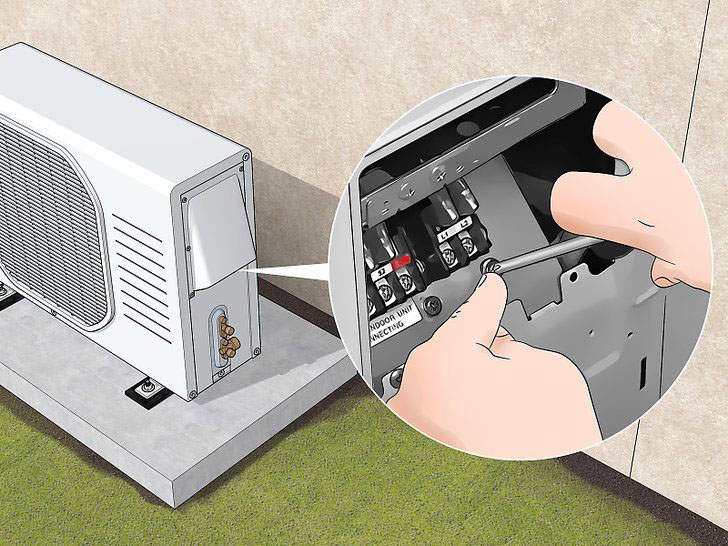

4. Controleer de elektrische bedrading in de buitenunit.

        Verwijder het deksel van de condensor. Raadpleeg het bedradingsschema van de unit in de instructiehandleiding en zorg ervoor dat de draden zijn aangesloten zoals het schema suggereert. Breng de nodige aanpassingen aan.

•   Zet de kabels vast met een kabelklem en plaats de kap terug.

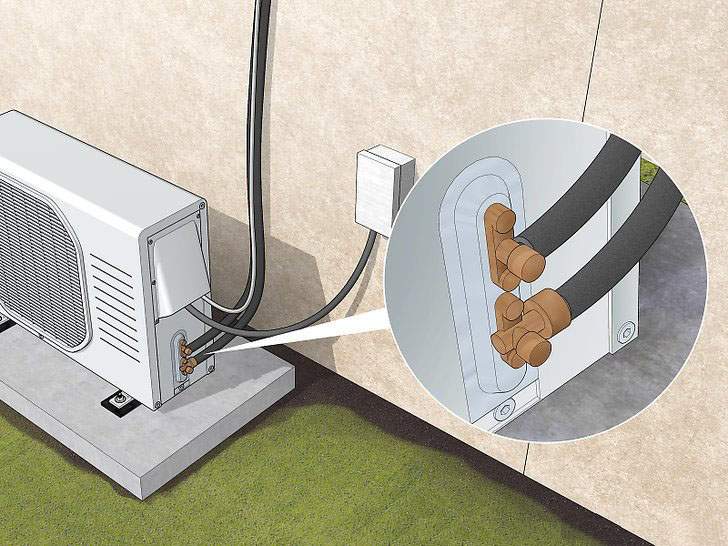

5. Sluit de leidingen en kabel aan op de buitenunit.

        Gebruik flensmoeren om de 2 koperen leidingen van de binnenunit naar de buitenunit te bevestigen volgens de instructiehandleiding. Sluit ook de stroomkabel aan die van de binnenunit naar de buitenunit loopt.

•   Sluit ten slotte de voeding aan op een daarvoor bestemd stopcontact.

•   Indien nodig kunt u de koperen leidingen inkorten om overtollig materiaal te verwijderen.

Deel 3. Het project voltooien.

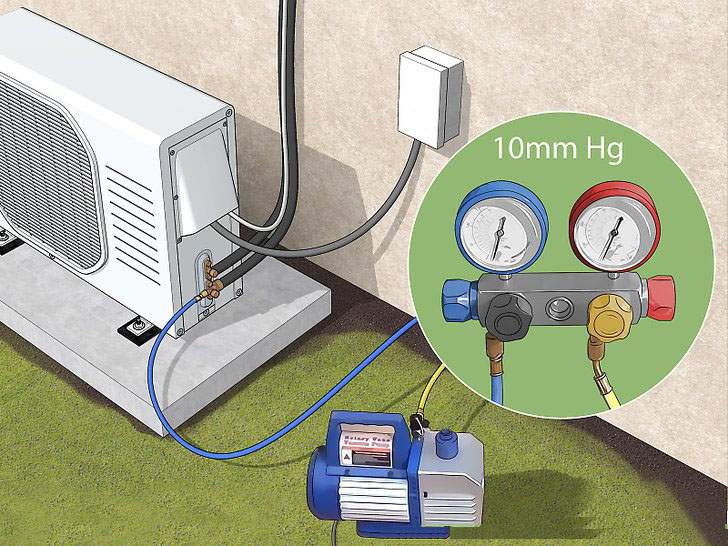

1. Ontlucht de lucht en vochtigheid uit het koudemiddelcircuit.

        Verwijder de doppen van de 2-weg- en 3-wegkleppen en van de servicepoort en sluit een vacuümpompslang aan op de servicepoort. Zet het vacuüm aan totdat het een absoluut vacuüm van 10 mm Hg bereikt. Sluit de lagedrukknop en schakel vervolgens het vacuüm uit.

•   Test alle kleppen en verbindingen op lekken en koppel vervolgens het vacuüm los. Vervang de servicepoort en doppen.

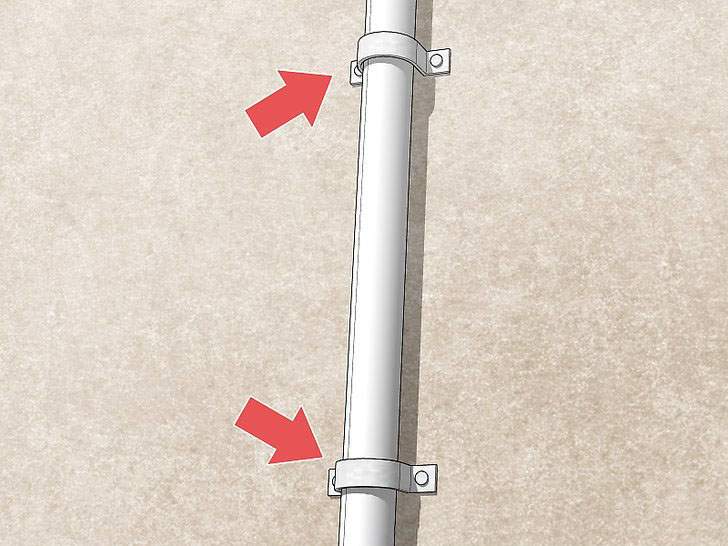

2. Bevestig de leidingen met klemmen aan de muur.

        Om ervoor te zorgen dat de leidingen en kabels niet verschuiven of losraken, bevestigt u ze aan de buitenmuur van uw huis met de klemmen die bij de set zijn geleverd. Volg de aanwijzingen in de handleiding om ervoor te zorgen dat de klemmen op de juiste afstand van elkaar zijn geplaatst.

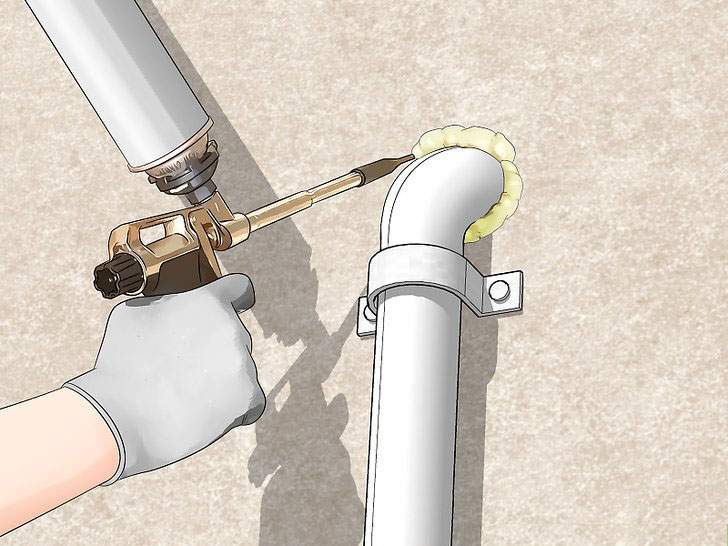

3. Dicht het gat in de muur af met expanderend polyurethaanschuim.

        Spuit expanderend polyurethaanschuim in het gat dat u hebt geboord om de kabel en leidingen door de muur te voeren. Zorg ervoor dat het gat volledig is afgedicht om te voorkomen dat hete lucht of insecten er doorheen komen.

•    Laat het schuim drogen volgens de instructies op het etiket voordat u uw airconditioning inschakelt.

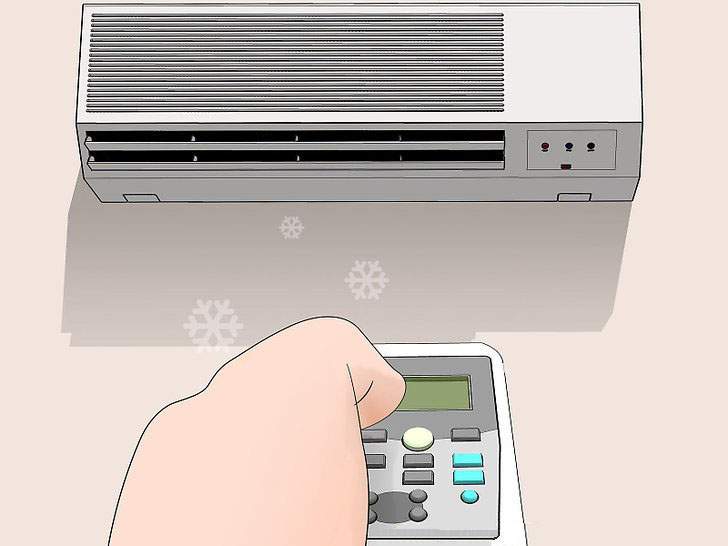

4. Zet het apparaat aan en geniet van de koele lucht!

Het enige dat u hoeft te doen, is de A / C starten, wat u kunt doen vanaf de binnenunit. Het duurt slechts een minuut of 2 voordat er koele lucht in uw huis begint te blazen.

•     Raadpleeg de instructiehandleiding als u problemen ondervindt bij het bedienen van uw nieuwe airconditioner.
