Hoe kies een ventilatiesysteem ?

  1. Balansventilatie met warmteterugwinning.
  2. Mechanische ventilatie.
  3. Vraaggestuurde ventilatie

1. Balansventilatie met warmteterugwinning.

Balansventilatie met warmteterugwinning

Evenwichtige ventilatie zorgt voor voldoende frisse lucht. De lucht wordt mechanisch afgevoerd en mechanisch aangevoerd. De warmte van de afvoerlucht wordt gebruikt om de frisse lucht voor te verwarmen.

Waarom balansventilatie?

Bij gebalanceerde ventilatie wordt lucht mechanisch uit de woning verwijderd. Van daaruit wordt warmte onttrokken en naar buiten gevoerd. Daarna keert ook de frisse lucht automatisch terug naar de woning. Mits goed ontworpen, geïnstalleerd en onderhouden, biedt het systeem comfort en gezondheid in combinatie met gunstige energieprestaties.

Hoe werkt gebalanceerde ventilatie?

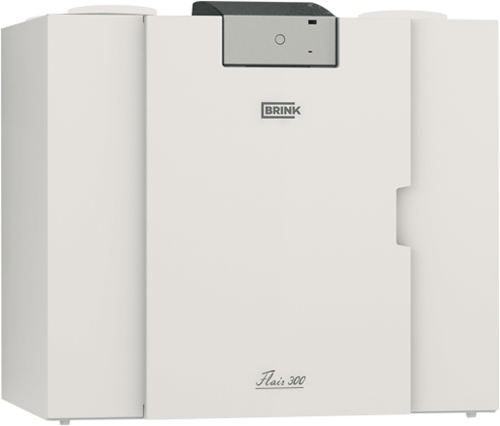

Een gebalanceerd ventilatiesysteem bestaat uit een ventilatie-unit, die zich meestal op de zolder bevindt. De woning is voorzien van toevoer- en afvoerluchtkanalen. Op verschillende plekken in de woning zitten afzuig- en toevoerkleppen in het plafond of de muur.

De luchtbehandelingsunit bevat een luchtpomp en een warmtewisselaar. De warmtewisselaar onttrekt warmte aan de afgevoerde lucht en voegt deze toe aan de frisse buitenlucht. Evenwichtige ventilatie is in principe een gesloten systeem. Boven de ramen vind je geen ventilatieroosters. Dit heeft zo zijn voordelen: geen tocht en minder geluid.

Verwarm en koel

Warmteterugwinning vindt alleen plaats als er warmtevraag is in de woning. Als de kamer warm genoeg is, werkt de bypass automatisch. De overtollige warmte wordt dan direct naar buiten afgegeven en er wordt geventileerd met onverwarmde buitenlucht. Als het buiten nog warmer wordt, gaat de bypass weer dicht. De relatief koele binnenlucht wordt vervolgens gebruikt om de frisse buitenlucht maximaal te koelen. Dan blijf je koel.

Controlesystemen

Het ventilatiesysteem is handmatig te bedienen met een 3-standenschakelaar in de keuken en badkamer. Thuis zet u de schakelaar op stand 2, en als u weggaat, zet u deze op stand 1. Stand 3 is voor extra ventilatie tijdens het douchen en / of koken.

Naast de drie standen schakelaar zijn veel systemen voorzien van automatische besturing op aanvraag. Sensoren registreren vochtigheid en CO 2. Op basis hiervan wordt de ventilatie altijd nauwkeurig geregeld. Als er veel mensen in de kamer zijn, gaat het systeem automatisch harder werken.

Overwegingen

Bij het installeren van gebalanceerde ventilatie zijn in het verleden veel fouten gemaakt. Er is nu een ventilatie-efficiëntie-test die de huisleverancier bij oplevering kan uitvoeren. Vraag ernaar. Vraag ook voor gebruik naar specifieke punten.

Sommige mensen denken dat het niet de moeite waard is om ramen te openen met gebalanceerde ventilatie. Dit is een misverstand. Als je een raam wilt openen, doe dat dan.

Laat de deuropeningen vrij. Dit is voor luchtcirculatie in huis.
Schakel het apparaat nooit uit, behalve in geval van nood (als de sirene klinkt)

Evenwichtige ventilatie vereist onderhoud. De ventilatie-unit heeft twee filters. Stofzuig het van tijd tot tijd en vervang het twee keer per jaar. De ventilatiekleppen in het plafond of de wand reinig je zelf. Zorg ervoor dat u ze op dezelfde plaats terugplaatst.

De installatie moet elke twee jaar worden gecontroleerd door een servicebedrijf.

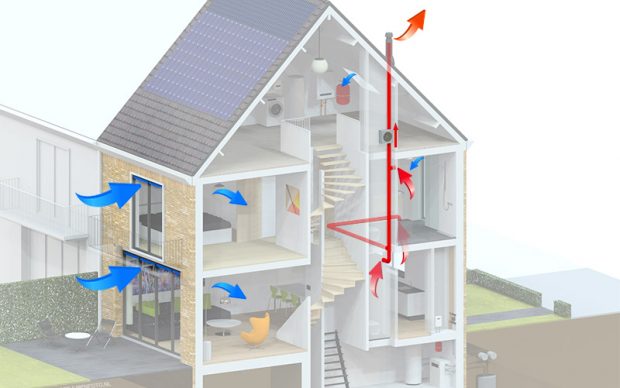

2. Mechanische ventilatie.

Mechanische ventilatie

Je huis moet altijd goed geventileerd zijn. Dankzij de mechanische afzuiging van ventilatielucht ben je altijd verzekerd van voldoende schone lucht door de hele woning.

Waarom mechanische ventilatie?

De nieuwe energiezuinige woning is hermetisch afgesloten en goed geïsoleerd. Daar is 24 uur per dag ventilatie vereist. Dit is een voorwaarde voor een gezond binnenklimaat. Dat weet je zeker met mechanische ventilatie. Mits de installatie goed is gebouwd en onderhouden.

Hoe werkt mechanische ventilatie?

Mechanische ventilatie zorgt voor een constante luchtverversing. De unit bestaat uit een middenspanningskast (met luchtpomp) en ingebouwde ventilatiekanalen. Vanuit verschillende ruimtes wordt lucht aangezogen en via een middenspanningskast naar buiten afgevoerd.

Verse lucht komt op natuurlijke wijze binnen via ventilatieroosters, meestal boven de ramen. Verse lucht komt ook binnen via open (scharnier) ramen. Door openingen onder de deuren stroomt lucht door het huis. Als de toevoer van verse lucht ook mechanisch wordt geregeld, wordt dit meestal gebalanceerde ventilatie genoemd.

Controlesystemen

Het ventilatiesysteem is handmatig te bedienen. Hiervoor is er een 3-standen schakelaar in de keuken en badkamer. Thuis zet u de schakelaar op stand 2, en als u weggaat, zet u deze op stand 1. Stand 3 is voor extra ventilatie tijdens het douchen en / of koken.

Veel woningen hebben naast een drie-standenschakelaar ook automatische on-demand besturing. Sensoren registreren vochtigheid en CO 2. Op basis hiervan wordt de ventilatie altijd nauwkeurig geregeld. Als er veel mensen in de kamer zijn, wordt het systeem automatisch actiever. Met deze regeling bespaar je energie, want overtollige warme lucht wordt nooit uit de woning afgevoerd.

Overwegingen

Schakel het apparaat nooit uit, behalve in geval van nood (als de sirene klinkt) Laat de ventilatieroosters open staan. Als u ze even sluit, moet u ze later opnieuw openen. Voel je vrij om het raam open te doen, ook al heb je het niet nodig.

Laat de deuropeningen vrij. Dit is voor luchtcirculatie in huis. De ventilatiekleppen in het plafond of de wand reinig je zelf. Zorg ervoor dat u ze op dezelfde plaats terugplaatst.

De installatie moet elke twee jaar worden gecontroleerd door een servicebedrijf. De huisleverancier kan bij aflevering de ventilatie-efficiëntie controleren. Vraag ernaar. Vraag ook voor gebruik naar specifieke punten.

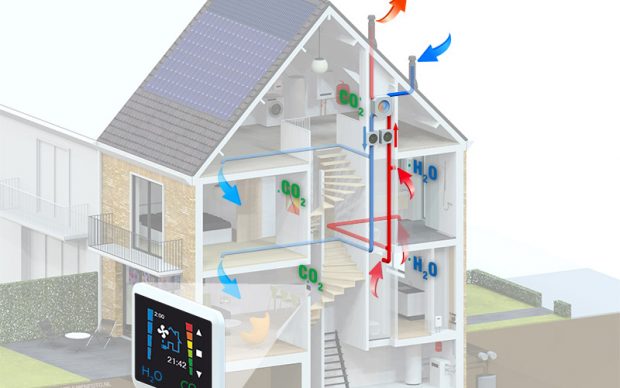

3. Vraaggestuurde ventilatie


Vraaggestuurde ventilatie, Ventilatie op aanvraag

Bij vraaggestuurde ventilatie wordt de ventilatie automatisch naar behoefte gestuurd. Hiervoor maakt het systeem gebruik van CO 2 en luchtvochtigheidssensoren.

Handmatige en gecontroleerde ventilatie Ventilatie is ontworpen om de lucht in huis aangenaam en gezond te houden. Soms is hiervoor meer ventilatie nodig dan op andere momenten. Dit kun je altijd zelf regelen, bijvoorbeeld met een drie standen schakelaar. Thuis zet u de schakelaar op stand 2, en als u weggaat, zet u deze op stand 1. Stand 3 is voor extra ventilatie tijdens het douchen en / of koken.

Het is beter om de ventilatie automatisch te regelen op basis van de gemeten luchtkwaliteit. Sensoren registreren vochtigheid en CO 2. Een systeem dat op deze manier werkt, wordt vraaggestuurde ventilatie genoemd.

Relatieve vochtigheid

Een relatieve luchtvochtigheid van 40 tot 60 procent is geweldig en prettig. Bij vraaggestuurde ventilatie wordt dit gemeten door een sensor. Als de luchtvochtigheid te hoog wordt, werkt ventilatie harder. Afhankelijk van het systeem heb je minimaal één of twee sensoren nodig: in de badkamer en in de keuken. Deze plekken hebben immers vaak de hoogste luchtvochtigheid. Soms zijn de sensoren niet zichtbaar omdat ze in het ventilatiesysteem zitten.

CO 2

Mensen, huisdieren en dieren geven bij het uitademen CO 2 af aan de lucht. De hoeveelheid CO 2 is dus een betrouwbare indicator voor de benodigde ventilatie. Buitenlucht bevat 350 tot 400 ppm CO 2 (deeltjes per miljoen). Binnen is een CO 2 -concentratie van 800 tot 1200 ppm toegestaan.

Verhoogde concentratie is onaangenaam. Bij gevraagde ventilatie zal de pomp van de luchtbehandelingsunit harder werken wanneer de CO 2 -concentratie stijgt. Hiervoor worden de sensoren in verschillende kamers of in het systeem zelf geplaatst.

Aanpassing per zone of kamer

De beste systemen regelen de ventilatie voor elke zone of kamer. CO 2 en de relatieve vochtigheid van de afvoerlucht worden voor elke zone gemeten. Op basis hiervan wordt de ventilatie op deze plek geregeld. Een ventilatiesysteem met deze regeling is het meest nauwkeurig en draagt het meest bij aan comfort, gezondheid en energiebesparing. Als CO 2 alleen in de huiskamer wordt geregistreerd, is dat niet voldoende. Dan zakt de setting ‘s nachts naar de laagste stand, maar de slaapkamers worden benauwd.

Overwegingen

Ventilatie op aanvraag reageert doorgaans niet op geuren of emissies van meubels, tapijten of verf. Sommige goedkope controlesystemen hebben op aanvraag slechts één CO 2 -sensor. Dergelijke systemen zijn niet effectief voor de luchtkwaliteit in de slaapkamer.

Zelfs met ventilatie op aanvraag, kunt u het raam openen als dat nodig is. Het is een vergissing om te denken dat dit het systeem zal verstoren. Als de lucht te droog is, is extra ventilatie niet op te lossen. Om dit te doen, moet u luchtbevochtigers toepassen of meer planten in huis halen.

Basisprincipes:

Toevoer en afvoer van mechanische ventilatie. Mechanische geforceerde ventilatie. Geen enkele woonruimte kan zonder een gevestigde luchtuitwisseling. En om juist deze luchtuitwisseling te bewerkstelligen, wordt aan- en afvoerventilatie gebruikt.

Hoe luchtdichter en energiezuiniger onze huizen worden, hoe relevanter het onderwerp ventilatie is. Zodra de normale luchtuitwisseling wordt verstoord, is deze direct voelbaar. De norm is 3 kubieke meter. m / u voor elke vierkante meter. meter van de oppervlakte van de kamer.
Laten we eens kijken wat er in onze huizen gebeurt nadat ze verzegelde ramen en deuren hebben geïnstalleerd. De meeste appartementen en particuliere huizen ouder dan 10 jaar hebben natuurlijke ventilatie.
Daarin wordt de luchtstroom uitgevoerd als gevolg van los timmerwerk (raamkozijnen, portieken).

Zelfs als u alle scheuren van een standaard houten raam afdicht, laat het nog steeds voldoende lucht door voor een normale luchtverversing.

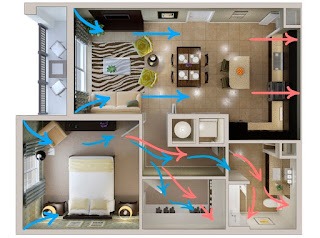

De beweging van luchtstromen in een woonwijk.

Nieuwe PVC-ramen laten helemaal geen lucht binnen als ze gesloten zijn. Ze mogen eerder niet doorlaten, maar dankzij de vergissingen van onze installateurs mogen ze door de overweldigende massa. En toch zijn er ook goed geplaatste ramen, die in gesloten toestand geheel of nagenoeg geheel afgedicht zijn. Hierdoor stopt de toevoer van verse lucht het appartement in, waardoor de ventilatie niet werkt.

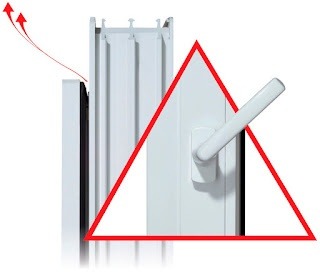

Draai de plastic hendel naar de “luchten” -positie.

Gebrek aan luchtuitwisseling leidt tot vervuiling van de “atmosfeer” van de woning en tot een verhoging van de luchtvochtigheid. Deze redenen hebben een aantal vervelende gevolgen, zoals onwel voelen, zuurstofgebrek, schimmel, onaangename geuren, etc.

Niet alle huiseigenaren, en nog meer alleen huurders, weten echter dat moderne kunststof ramen een narthex-aanpassing hebben, van de dichtheid waarvan hun dichtheid afhangt. Langs de rand van het PVC raamkozijn wordt een rubberen afdichting gelijmd. Als deze volledig wordt ingedrukt, passeert er geen lucht tussen de vleugel en het frame.

De dichtheid van de vestibule kan zowel met behulp van speciale excentrieken als met een raamgreep worden aangepast. Draai je de hendel niet helemaal rond, dan blijft de vestibule lek. Met speciale excentrieken kunt u de dichtheid van de veranda aanpassen zodat deze lek blijft, zelfs als de handgreep van het raambeslag zich in de volledig gesloten positie bevindt. In de taal van professionals wordt deze modus “microventilatie” genoemd.

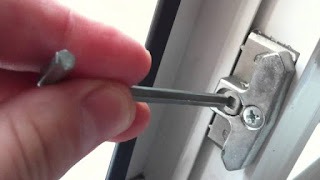

Afstellen van de sluiter van het kunststof raam.

We ontdekten dus dat natuurlijke ventilatie noodzakelijkerwijs een vrije luchtstroom vereist. Anders werkt het niet. Niet alleen natuurlijk, maar ook mechanisch is echter bekend, d.w.z. verplicht uitgevoerd.

Mechanische ventilatie

De behoefte aan mechanische ventilatie werd in de eerste plaats gerealiseerd door de inwoners van die landen waar energiebronnen moeten worden gebruikt om normale binnentemperaturen te handhaven. Bij ongecontroleerde luchtuitwisseling gaat een groot deel van de thermoballast in de vorm van verwarmde of gekoelde lucht, zoals ze zeggen, de buis in.

Natuurlijke ventilatie heeft nog een nadeel – onder bepaalde omstandigheden, bijvoorbeeld in het laagseizoen en in de zomer, kan het helemaal ontbreken, omdat de dichtheid van de binnen- en buitenlucht gelijk is. Dit heeft geen invloed op het microklimaat van het pand ten goede.

Gebrek aan ventilatie is ook onaanvaardbaar bij het gebruik van gasboilers met open kamers, open haarden en kachels. Het mechanische ventilatiesysteem zorgt voor de nodige luchtverversing. Tegelijkertijd is een dergelijk systeem in de regel niet afhankelijk van de dichtheid van de veranda’s van ramen en deuren, waardoor u meer warmte in huis kunt houden.

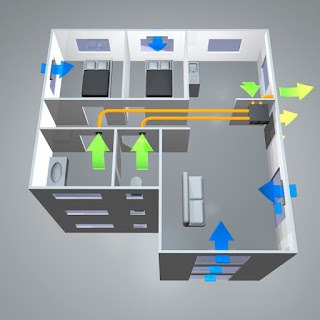

Mechanische geforceerde ventilatie.

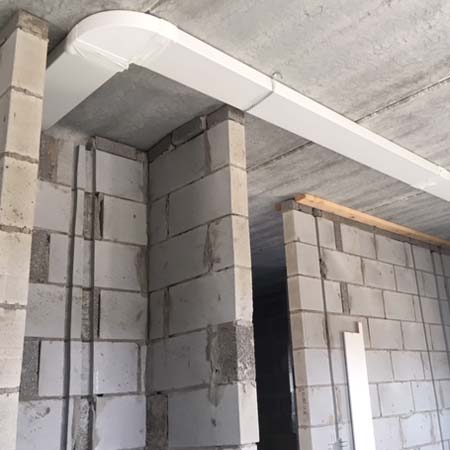

Mechanische ventilatie is als volgt geregeld. Het huis is uitgerust met een vertakt systeem van ventilatiekanalen en de beweging van lucht daarin wordt verzekerd door de werking van ingebouwde ventilatoren. Met een dergelijk systeem kunt u de luchtuitwisseling regelen. Het is echter vluchtig (er wordt elektriciteit verbruikt om de ventilatoren te laten werken)
en vereist daarom bepaalde kosten.

Toevoer- en afvoerventilatie met mechanische inductie
In feite verschilt het principe van geforceerde toevoer en afvoerventilatie van natuurlijk alleen doordat lucht in de kamer wordt geperst door een ventilator die is ingebouwd in het toevoerventilatiekanaal.
Dergelijke systemen werden voorheen voornamelijk geïnstalleerd in productiehallen, concerthallen, overdekte stadions, enz. Hun voordeel is dat ze een normale luchtverversing garanderen en controleren.

Moderne geforceerde toevoer- en afvoerluchtventilatie kan zo complex zijn als hierboven beschreven, maar het belangrijkste principe blijft ongewijzigd. Complicaties hebben alleen betrekking op klimaat- en energiebesparende aspecten.

Als de mechanische toevoer- en afvoerventilatie in werking is, wordt de lucht in de kamer
minstens één keer per uur volledig ververst. Maar samen met de lucht verlaat het thermische potentieel het pand net zo intensief. In de winter verliezen we bijvoorbeeld lucht verwarmd tot 20 ° C, en in plaats daarvan krijgen we koude buitenlucht met een negatieve temperatuur.

Als de ventilatie niet is uitgerust met een buitenluchtverwarmingsunit,
werkt het systeem als airconditioning in koelmodus. Voor het voorverwarmen van de buitenlucht kan een elektrische of vloeibare verwarmingsunit worden gebruikt.

Daarin passeert lucht een verwarming of warmtewisselaar en regelt de automatiseringseenheid de verwarming.
Vanuit het oogpunt van energiebesparing is deze oplossing niet de beste.
Het feit is dat het verwarmen van de inkomende lucht evenveel energie kost als het verwarmingssysteem zou besteden om warmteverlies door ventilatie te compenseren.

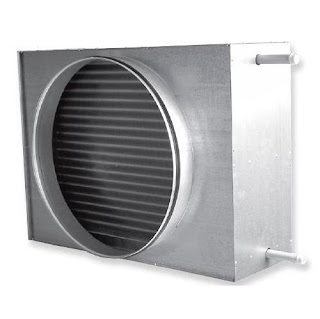

Kachel.

Alleen een warmterecuperator kan het warmteverlies van de toevoer- en afvoerventilatie effectiever minimaliseren. Dit apparaat is een eenheid waarin uitgaande lucht warmte uitwisselt met binnenkomende lucht.

Warmterecuperatoren kunnen verschillende ontwerpen hebben,
maar hun essentie is hetzelfde: het warmtepotentieel selecteren uit de uitgaande lucht en deze overbrengen naar de binnenkomende lucht.

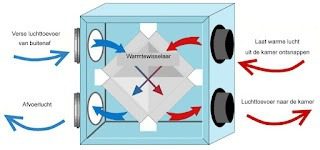

Recuperator circuit.

Door gebruik te maken van recuperatie kunt u tot 75% van de warmte besparen die bij afwezigheid verloren zou gaan. De meest efficiënte recuperatoren om deze resultaten te bereiken, zijn niet goedkoop. Maar ze zijn kosteneffectief, vooral met de constant stijgende energiekosten voor de bevolking. Een belangrijk punt in het toevoer- en afvoerventilatieapparaat is de filtratie van de buitenlucht.

Als de lucht rechtstreeks van de straat wordt gehaald, wordt met een normale luchtuitwisseling een huis met een oppervlakte van 100 m2. m. wordt dagelijks 7200 kuub aangevoerd. m lucht. Dit is een behoorlijk indrukwekkend volume, maar de buitenlucht heeft niet altijd de ideale kwaliteit. Het vereist vaak conditionering, d.w.z. in de gewenste toestand brengen.

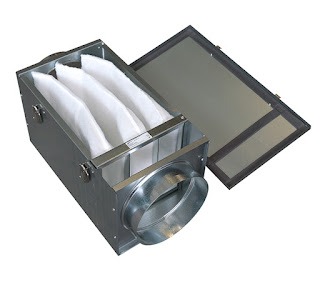

Filterelementen in het ventilatiesysteem.

Buitenlucht kan chemische en organische verontreinigingen bevatten,
evenals overtollig vocht. De configuratie van de luchtvoorbereidingsfilters is afhankelijk van de specifieke omstandigheden. Als het huis zich binnen de stadsgrenzen en nog meer naast de rijbaan bevindt, dan bevat de binnenkomende lucht veel stof en stoffen in de uitlaatgassen van auto’s.

Deze ongewenste onzuiverheden kunnen worden uitgefilterd. Fijnmechanische filters worden gebruikt om de lucht te reinigen van vaste deeltjes (stof). Ze zijn in staat om deeltjes tot 0,05 micron groot te vangen.
HEPA-filters worden tegenwoordig als de meest effectieve beschouwd.
Ze bestaan uit de kleinste synthetische vezels met een diameter van 0,65 – 6,5 micron.

Luchtreiniging van chemische verontreinigende stoffen wordt uitgevoerd door een koolstoffilter. Dergelijke filters worden voornamelijk geïnstalleerd in systemen in dichtbevolkte stedelijke gebieden of in de buurt van snelwegen. Geforceerde ventilatie, in tegenstelling tot natuurlijke ventilatie, stelt u in staat om de binnenkomende lucht te onderwerpen aan meertrapsreiniging.

Dit kan alleen het microklimaat van de kamer beïnvloeden. De binnenkomende lucht kan worden gedroogd, bevochtigd, verrijkt met negatieve ionen, gedesinfecteerd, gearomatiseerd. Elementen van toevoer- en afvoerventilatie
Er zijn twee soorten toevoer- en afvoerventilatie – gesloten en open. Dit laatste impliceert de aanwezigheid van twee mechanische ventilatie – toevoer en afvoer.

Ze werken parallel – toevoerlucht levert buitenlucht en afvoerlucht verwijdert lucht uit het pand. Open-lus ventilatie is zo ontworpen dat de lucht in de onderling verbonden kamers van schoner naar meer vervuild beweegt.

Toevoer- en afvoerventilatie van het open type.

Closed-loop-systemen zijn in staat interne lucht te hergebruiken (recirculatie). In appartementen en privéwoningen worden dergelijke systemen praktisch niet gevonden, omdat recycling niet nodig is. Aan- en afvoer ventilatie voor een woning bestaat uit een ventilatiekanaalsysteem, een luchtinlaat, een afzuigkap, een recuperator (luchtverwarmer), een ontvochtiger (bevochtiger), filters en een automatisch regelsysteem.
